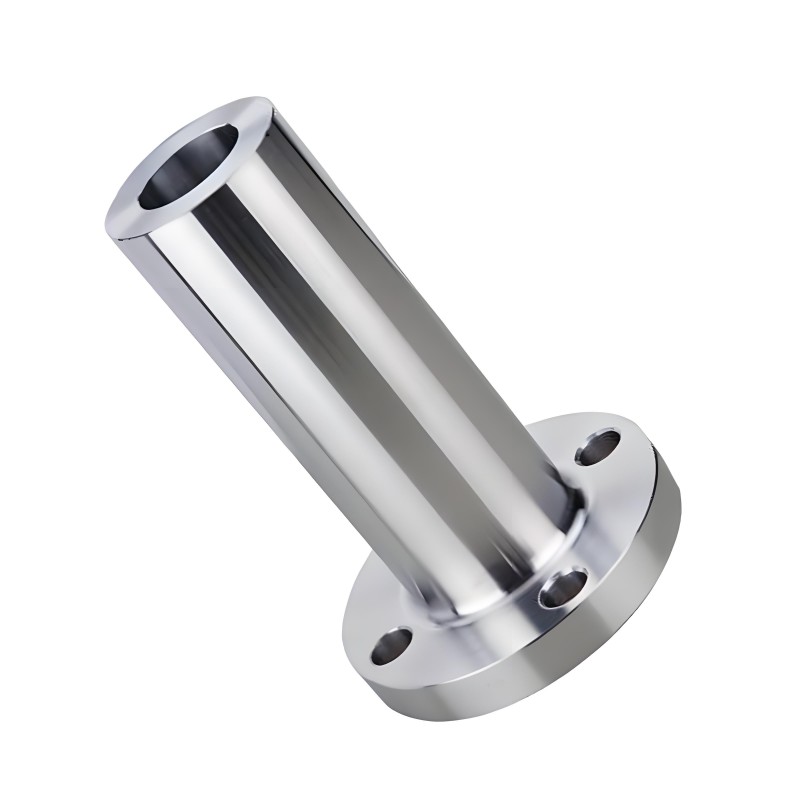

Vách cổ hàn dài

Thông số kỹ thuật tiêu chuẩn: Chủ yếu theo HG/T20615-2009 (Tiêu chuẩn Công nghiệp Hóa học Trung Quốc) và ASME B16.5 (Tiêu chuẩn Mỹ) và một số thiết kế cũng tuân thủ các tiêu chuẩn quốc tế như ISO 7005-1.
Lựa chọn vật liệu: Các vật liệu phổ biến bao gồm thép carbon, thép không gỉ (như 304/316L), thép hợp kim và thép song công (như 2205) và điều kiện làm việc đặc biệt có thể sử dụng vật liệu Hastelloy hoặc Titan.
Quy trình sản xuất: Áp dụng công nghệ rèn hoặc rèn tích phân, kết hợp với xử lý máy tiện CNC có độ chính xác cao, để đảm bảo mật độ và độ chính xác kích thước của mặt bích.

Mặt bích cổ hàn dài được sử dụng rộng rãi trong các kịch bản sau:
Công nghiệp năng lượng và hóa học: Các đường ống áp suất cao cho tinh chế dầu mỏ, hệ thống lưu trữ và vận chuyển LNG, mạch tuần hoàn thiết bị rửa axit.
Điện và năng lượng hạt nhân: Tháp ống thép truyền điện áp cực cao và hệ thống làm mát cho các nhà máy điện hạt nhân phải đáp ứng tiêu chuẩn may hàn cấp đầu tiên.
Tàu và dược phẩm: Hệ thống làm mát nước biển, cung cấp chất lỏng vô trùng, bề mặt được đánh bóng thành RA 0,8 μ m để đáp ứng các yêu cầu vệ sinh.
Ngành công nghiệp chung: Lò hơi nhiệt độ cao, tàu áp suất và kết nối đường ống cho tải lặp lại.

Phương pháp hàn:
Hàn được bảo vệ khí thủ công (GTAW/SMAW): Được sử dụng để hàn rễ của mặt bích có kích thước nhỏ hoặc điều kiện làm việc phức tạp.
Hàn hồ quang ngập nước tự động (SAW): Thích hợp cho hàn hai mặt có mặt bích đường kính lớn, mà không cần phải làm sạch rễ, với hiệu quả cao và tỷ lệ đủ điều kiện hàn là 98%.
Thiết kế rãnh: Các rãnh hình chữ V hoặc hình chữ U thường được sử dụng, với các cạnh cùn ≥ 7mm và khoảng cách 0-1MM giữa các khớp để đảm bảo sự xâm nhập đầy đủ của mối hàn và ngăn chặn đốt cháy.
Kiểm soát chất lượng: Thử nghiệm X quang 100% (RT) và xét nghiệm siêu âm (UT), thử nghiệm thủy tĩnh lên tới 1,5 lần áp suất làm việc, các vật liệu phải cung cấp chứng nhận EN 10204 3.1.

Thuận lợi:
Khả năng chịu tải cao: Cấu trúc cổ phân tán căng thẳng, giảm nguy cơ rò rỉ và phù hợp cho các hệ thống áp suất cao trên PN16MPA.
Cài đặt dễ dàng: Hàn tại chỗ giúp loại bỏ quá trình kiểm tra đường hàn, đặc biệt phù hợp với thiết bị mô-đun với không gian hạn chế.
Hạn chế:
Chi phí cao: Khối lượng công việc hàn lớn, mức tiêu thụ của thanh hàn cao và chu kỳ xử lý dài.
Khả năng chống mỏi yếu: Không được khuyến nghị cho các đường ống với sự uốn cong thường xuyên hoặc thay đổi nhiệt độ đột ngột.
