| DN10 (3/8 ") | DN15 (1/2 ") | DN20 (3/4 ") | DN25 (1 ") | DN40 (1-1/2 ") |
| DN50 (2 ") | DN80 (3 ") | DN100 (4 ") | DN125 (5 ") | DN150 (6 ") |
| DN200 (8 ") | DN250 (10 ") | DN300 (12 ") | DN350 (14 ") | DN400 (16 ") |
| DN450 (18 ") | DN500 (20 ") | DN550 (22 ") | DN600 (24 ") |

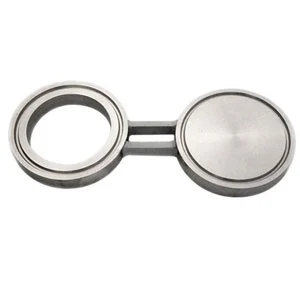

Nếu thuổng được đặt vào giữa các mặt bích, nó sẽ dừng lối đi chất lỏng; Khung cảnh mặt bích mù, còn được gọi là mặt bích Hình 8 là sự kết hợp của hai cái có thể được xoay để hoạt động như một liên kết đơn hoặc một miếng đệm vòng. Loại mặt bích này thường là một miếng kim loại so với được cắt để phù hợp giữa hai mặt bích của ống và thường được kẹp giữa hai miếng đệm, một người mù cảnh tượng thường được làm từ hai đĩa kim loại được gắn với nhau bởi một phần nhỏ của thép. Người sắc nét tương tự như một cặp kính hoặc kính - do đó cái tên Bình mù cảnh tượng. Một đầu của người mù sẽ có một lỗ mở để cho phép dòng chảy qua đường ống trong quá trình hoạt động và đầu kia là rắn để chặn dòng chảy trong quá trình bảo trì. Chúng thường được cài đặt như một thiết bị vĩnh viễn để tách hệ thống đường ống quy trình.
Toàn bộ ý tưởng về một mặt bích mù cảnh tượng là để người ta có thể hoàn toàn chắc chắn rằng một vật phẩm của thiết bị được làm trống một cách đúng đắn và an toàn không có khả năng của bất kỳ dòng chảy hoặc rò rỉ nào thông qua van trong quá trình bảo trì. Dòng chảy có thể được chuyển hướng sang các vật dụng khác của thiết bị nhưng không chỉ được truyền xung quanh chỗ trống vì điều này sẽ làm tổn hại đến chức năng an toàn của người mù cảnh tượng. Dòng chảy phải ra khỏi van và áp lực giảm trước khi nới lỏng các bu lông mặt bích và vung mù.
Bình mù cảnh tượng có thể có một loại mặt khớp khác (mặt nâng lên RF, mặt phẳng FF, khớp vòng RTJ), tùy thuộc vào loại mặt bích.

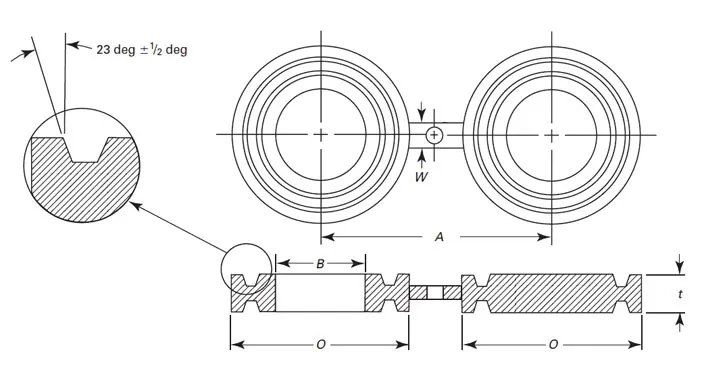

Vẽ kỹ thuật cho các đối mặt vòng tròn đối diện (F/RTJ) trống 8 (mặt bích mù cảnh tượng) được thực hiện theo ASME B16.48. A: Khoảng cách đường trung tâm; O: Đường kính bên ngoài mặt bích trống; B: Đường kính bên trong của đầu mở; T: độ dày trống; W: Chiều rộng web; T: Độ dày của thanh cà vạt. Kích thước rãnh khớp vòng nữ phải phù hợp với ASME B16.5. Kích thước của lỗ trên thanh cà vạt (khi được yêu cầu do khoảng cách bu lông) phải giống như lỗ bu lông mặt bích và nằm sao cho nó sẽ không can thiệp vào việc bắt vít giữa hai mặt bích. Độ dày của kích thước thanh Tie, có khả năng hỗ trợ trọng lượng của chỗ trống trong tất cả các hướng mà không biến dạng vĩnh viễn cho thanh cà vạt.
| NPS | Bên trong Đường kính - b |
Ngoài Đường kính - o |
Đường trung tâm Kích thước - a |
Độ dày - t | Webwidth - w |
| 1 | 34 | 64 | 80 | 19.1 | 51 |
| 11⁄4 | 42 | 73 | 90 | 19.1 | 51 |
| 11⁄2 | 48 | 83 | 100 | 19.1 | 57 |
| 2 | 61 | 102 | 120 | 19.1 | 57 |
| 21⁄2 | 73 | 121 | 140 | 22.4 | 57 |
| 3 | 89 | 133 | 150 | 22.4 | 57 |
| 31⁄2 | 102 | 154 | 175 | 22.4 | 64 |
| 4 | 114 | 172 | 190 | 22.4 | 64 |
| 5 | 141 | 194 | 215 | 25.4 | 70 |
| 6 | 168 | 219 | 240 | 25.4 | 83 |
| 8 | 219 | 273 | 300 | 28.4 | 95 |
| 10 | 273 | 330 | 360 | 31.8 | 102 |
| 12 | 324 | 406 | 430 | 35.1 | 121 |
| 14 | 356 | 426 | 475 | 35.1 | 127 |
| 16 | 406 | 483 | 540 | 38.1 | 127 |
| 18 | 457 | 546 | 580 | 41.1 | 127 |
| 20 | 508 | 597 | 635 | 41.1 | 127 |
| 24 | 610 | 711 | 750 | 47.8 | 152 |
