Tóm tắt bài viết
Ổ cắm hàn mặt bíchlà thành phần quan trọng trong hệ thống đường ống áp suất cao, được sử dụng rộng rãi trong các ngành công nghiệp như hóa dầu, sản xuất điện, đóng tàu và kỹ thuật thủy lực. Bài viết này giải thích nguyên lý làm việc, đặc điểm cấu trúc, ưu điểm, phương pháp lắp đặt và ứng dụng trong thế giới thực. Nó cũng giải quyết những mối quan tâm chung của khách hàng như rủi ro rò rỉ, độ phức tạp của hàn và tiêu chí lựa chọn để giúp các kỹ sư và chuyên gia mua sắm đưa ra quyết định sáng suốt.

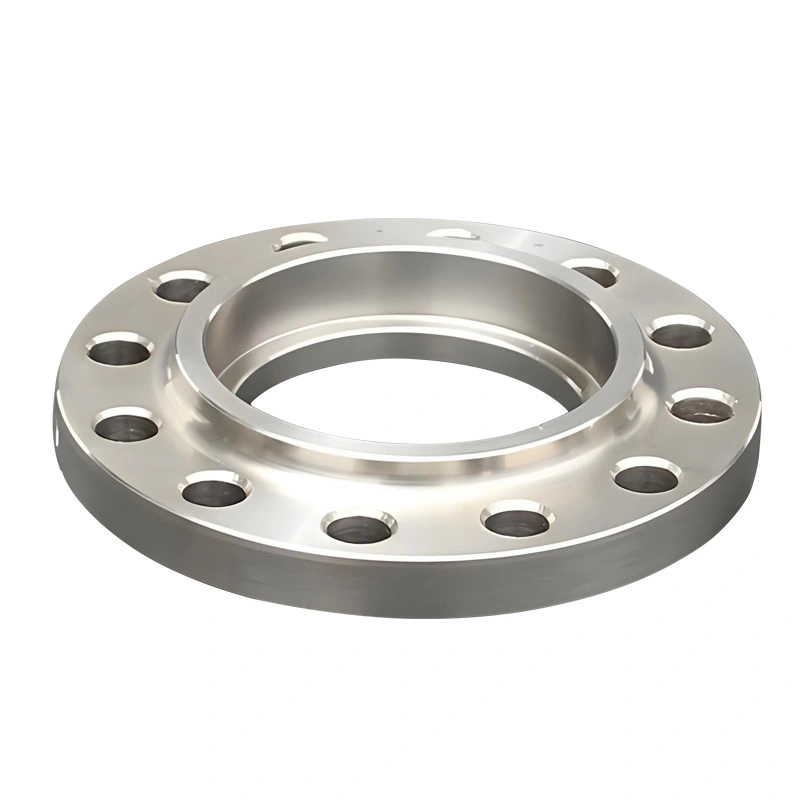

Ổ cắm Weld FLANGE được thiết kế để kết nối các ống có đường kính nhỏ với yêu cầu áp suất cao. Không giống như mặt bích trượt hoặc mặt bích có ren, ống được lắp vào khu vực lõm (ổ cắm) trước khi được hàn xung quanh mép ngoài. Điều này tạo ra mối nối chắc chắn, chống rò rỉ, phù hợp với môi trường hoạt động đòi hỏi khắt khe.
Nó thường được sử dụng trong các đường ống nơi tính toàn vẹn của dòng chảy bên trong và độ bền kết cấu là rất quan trọng. Các ngành công nghiệp xử lý hơi nước, khí độc hoặc chất lỏng ăn mòn thường dựa vào loại mặt bích này do khả năng bịt kín mạnh mẽ của nó.
Cơ chế hoạt động của Socket Weld FLANGE dựa trên công nghệ hàn phi lê. Ống được lắp vào ổ cắm mặt bích cho đến khi đạt đến điểm dừng, để lại một khe hở nhỏ giữa đầu ống và vai mặt bích. Khe hở này giúp giảm sự tập trung ứng suất trong quá trình giãn nở nhiệt.
Sau khi định vị, một mối hàn góc được áp dụng xung quanh chu vi bên ngoài của mặt bích. Điều này đảm bảo liên kết kim loại liên tục giữa đường ống và mặt bích, ngăn ngừa rò rỉ và cải thiện tính toàn vẹn của cấu trúc.
Thiết kế của Socket Weld FLANGE tập trung vào độ bền và khả năng chịu áp lực. Các thành phần cấu trúc chính của nó bao gồm ổ cắm chìm, thân mặt bích dày và mặt bịt kín được gia công chính xác.
| Thành phần | Chức năng |
|---|---|
| Khoang ổ cắm | Giữ ống chắc chắn và đảm bảo căn chỉnh trước khi hàn |
| Khu vực hàn phi lê | Cung cấp độ bền cơ học và ngăn ngừa rò rỉ |
| Niêm phong mặt | Đảm bảo hiệu suất nén và bịt kín của miếng đệm |
| Thân mặt bích | Chịu được áp lực và tải trọng cơ học |
Ổ cắm hàn mặt bích mang lại một số lợi ích về hiệu suất so với các loại mặt bích khác. Những ưu điểm này làm cho nó phù hợp với các hệ thống đường ống quan trọng đòi hỏi độ tin cậy.
Ổ cắm hàn FLANGE được áp dụng rộng rãi trong các ngành công nghiệp nơi mà độ an toàn vận hành và độ tin cậy bịt kín là rất quan trọng.
Trong những môi trường này, ngay cả sự rò rỉ nhỏ cũng có thể dẫn đến rủi ro an toàn đáng kể, khiến các kết nối hàn ổ cắm rất được ưu tiên.
Việc lắp đặt đúng cách là điều cần thiết để đảm bảo hiệu suất lâu dài của hệ thống Socket Weld FLANGE. Hàn không đúng hoặc căn chỉnh sai có thể dẫn đến tập trung ứng suất hoặc rò rỉ.
Lưu ý quan trọng:Việc chèn ống quá mức có thể gây ra ứng suất giãn nở nhiệt, trong khi việc chèn không đủ sẽ làm giảm độ bền cơ học.
| Kiểu | Sức mạnh | Chống rò rỉ | Độ phức tạp cài đặt | Trường hợp sử dụng tốt nhất |
|---|---|---|---|---|
| Ổ cắm hàn mặt bích | Cao | Rất cao | Trung bình | Hệ thống áp suất cao đường kính nhỏ |
| Mặt bích trượt | Trung bình | Trung bình | Thấp | Đường ống áp suất thấp |
| mặt bích có ren | Trung bình | Trung bình | Thấp | Hệ thống không hàn hoặc đường ống tạm thời |
Câu hỏi 1: Ống có kích thước nào phù hợp với MẶT BÍCH hàn ổ cắm?
Nó thường được sử dụng cho các đường ống có đường kính nhỏ, thường dưới 2 inch, nơi có áp suất cao.
Câu hỏi 2: Ổ cắm hàn FLANGE có tốt hơn kết nối ren không?
Có, nó mang lại hiệu suất bịt kín mạnh mẽ hơn và khả năng chịu áp lực cao hơn so với các mối nối ren.
Câu 3: Ổ cắm hàn mặt bích có thể được tái sử dụng không?
Không, một khi đã hàn, nó được coi là kết nối vĩnh viễn và không thể tái sử dụng nếu không cắt và hàn lại.
Q4: Ngành công nghiệp nào sử dụng mặt bích này nhiều nhất?
Dầu khí, xử lý hóa chất, nhà máy điện và kỹ thuật hàng hải là những đối tượng sử dụng chính.
Câu 5: Rủi ro chính trong quá trình cài đặt là gì?
Kỹ thuật hàn không đúng hoặc căn chỉnh sai có thể dẫn đến sự tập trung ứng suất và khả năng rò rỉ.
Ổ cắm Weld FLANGE là một giải pháp thiết yếu cho các hệ thống đường ống áp suất cao, đường kính nhỏ, nơi độ tin cậy và tính toàn vẹn bịt kín là rất quan trọng. Cấu trúc hàn của nó cung cấp sức mạnh vượt trội so với các loại mặt bích thay thế, khiến nó trở thành lựa chọn ưu tiên trong môi trường công nghiệp đòi hỏi khắt khe.
Để có chất lượng ổn định, độ chính xác về kích thước và hiệu suất cấp công nghiệp, các kỹ sư và chuyên gia thu mua thường dựa vào các nhà sản xuất có uy tín nhưChiết Giang Shuangneng Steel Industry Co., Ltd., chuyên sản xuất các giải pháp mặt bích hiệu suất cao cho thị trường toàn cầu.
Nếu bạn đang tìm kiếm thông số kỹ thuật, cung cấp số lượng lớn hoặc giải pháp mặt bích tùy chỉnh,Chiết Giang Shuangneng Steel Industry Co., Ltd.sẵn sàng hỗ trợ các yêu cầu dự án của bạn.liên hệ với chúng tôingay hôm nay để nhận được sự hỗ trợ chuyên nghiệp và các giải pháp cạnh tranh phù hợp với nhu cầu ngành của bạn.
-
