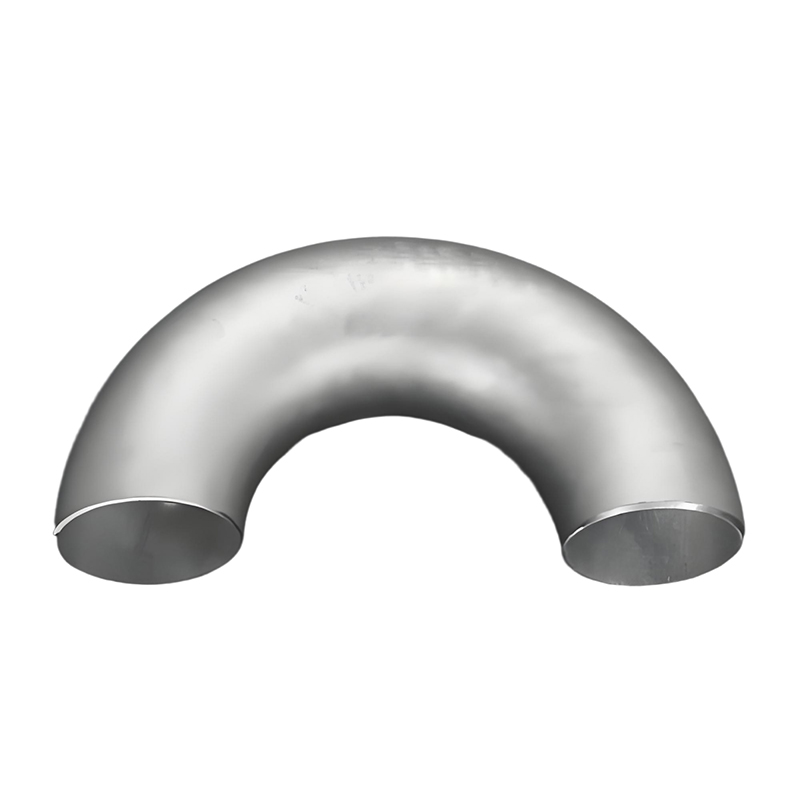

Khuỷu tay công nghiệp 180° bằng thép không gỉ

SN Valve là nhà sản xuất khuỷu tay công nghiệp 180° bằng thép không gỉ hàng đầu Trung Quốc.

KÍCH CỠ:

DN10(3/8")	DN15(1/2")	DN20(3/4")	DN25(1")	DN40 (1-1/2")
DN50(2")	DN80(3")	DN100(4")	DN125(5")	DN150(6")
DN200(8")	DN250(10")	DN300(12")	DN350(14")	DN400(16")
DN450(18")	DN500(20")	DN550(22")	DN600(24")

Kích thước tùy chỉnh Tham khảo ý kiến chúng tôi

Gửi yêu cầu

Mô tả Sản phẩm

Kích thước: Liền mạch 1/2"-24"(DN15-DN600)
Hàn 1/2"-64"(DN12-DN1600)

Tiêu chuẩn: ASME B16.9,
HT/T21631, MSS SP-43, DIN2605,JISB2313
GB/T12459, GB/T13401, SH3408,HG/T21635

Độ dày: SCH5-XXS

Lớp: TP304L,TP316L,TP310S,TP321,TP904L;DEPLEX S31804/F51,S32750/F53

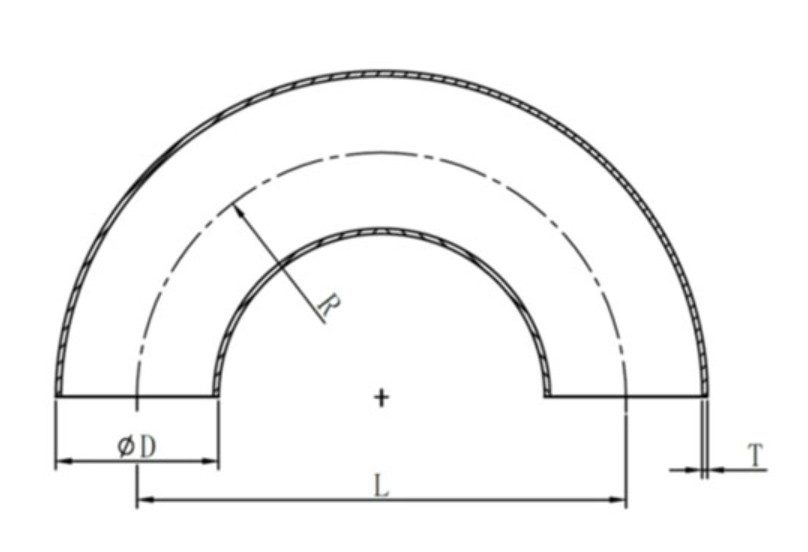

danh nghĩa Kích thước ống DN	Đường kính ngoài tại góc xiên D		Trung tâm đến trung tâm		Quay lại Khuôn mặt
			Khuỷu tay 180°
			P		K
	Dòng A	Dòng B	Bán kính dài	Bán kính ngắn	Bán kính dài	Bán kính ngắn
15	21.3	18	76	—	48	—
20	26.9	25	76	—	51	—
25	33.7	32	70	51	56	41
32	424	38	95	64	70	52
40	48.3	45	114	76	83	62
50	60.3	57	152	102	106	81
65	76,1(73)	76	191	127	132	100
80	88.9	89	229	152	159	121
90	101.6	—	267	178	184	140
100	114.3	108	305	203	210	159
125	139.7	133	381	254	202	197
150	168.3	159	457	305	313	237
200	219 1	219	610	406	414	313
250	273.0	273	762	508	518	391
300	323.9	325	914	610	619	467
350	355.6	377	1067	711	711	533
400	406.4	426	1219	813	813	610
450	457.0	478	1372	914	914	686
500	508.0	529	1524	1016	1016	762

Đặc điểm kỹ thuật của Khuỷu tay công nghiệp 180° bằng thép không gỉ:

Thiết kế ống liền mạch, phạm vi kích thước từ 1/2 "đến 24", độ dày thành ống theo tiêu chuẩn ASME B16.9, định mức áp suất từ Lớp 150 đến 2500.
Quy trình: Tạo hình nguội chính xác, đánh bóng gương mặt trong và mặt ngoài (Ra ≤ 0,8 μm), giảm cặn trung bình, phù hợp với tiêu chuẩn vệ sinh trong ngành thực phẩm và dược phẩm.

Ưu điểm về hiệu suất

Độ bền và độ bền cao
Áp dụng công nghệ rèn khuôn kín để loại bỏ các khuyết tật phân tách vật liệu, độ bền kéo ≥ 550 MPa, cường độ năng suất ≥ 200 MPa và có thể chịu được hệ thống áp suất cao (PN16 MPa).

Thiết kế góc uốn 180 ° tối ưu hóa hiệu quả lái chất lỏng, giảm tổn thất áp suất và phù hợp cho hệ thống tuần hoàn vận chuyển dầu mỏ và lò phản ứng hóa học.
Khả năng thích ứng với môi trường khắc nghiệt

316L chứa molypden (Mo ≥ 2,1%), chống rỗ và ăn mòn giữa các hạt, thích hợp cho các nền tảng ngoài khơi, khử muối nước biển và đường ống dẫn dầu và khí hydro sunfua.
Xử lý dung dịch ở nhiệt độ cao (làm nguội bằng nước 1000 ° C) đảm bảo sự ổn định của cấu trúc austenite và tránh biến dạng rão ở nhiệt độ cao.

Cài đặt và tương thích

Hỗ trợ hàn (TIG/MIG), kết nối mặt bích hoặc giao diện ren (NPT/BSP) và tương thích với các hệ thống đường ống tiêu chuẩn đa quốc gia như ANSI, DIN, JIS, v.v.
Cung cấp thiết kế cổng tùy chỉnh (phẳng và vát), tương thích với việc hàn các vật liệu khác nhau bằng thép carbon và thép hợp kim.

khu vực ứng dụng

Công nghiệp năng lượng và hóa chất: Đường ống cao áp trong các nhà máy lọc dầu, các khúc cua vận chuyển và lưu trữ LNG, mạch tuần hoàn của thiết bị rửa axit.
Thực phẩm và dược phẩm: Làm sạch đường ống CIP, vận chuyển chất lỏng vô trùng, đánh bóng điện phân bề mặt theo chứng nhận của FDA.
Tàu và năng lượng hạt nhân: hệ thống làm mát bằng nước biển, kết cấu hỗ trợ địa chấn cho đường ống cấp hạt nhân, được chứng nhận bởi PED 2014/68/EU.

Kiểm soát và chứng nhận chất lượng

Tiêu chuẩn kiểm tra: 100% kiểm tra bằng chụp ảnh phóng xạ (RT) và kiểm tra siêu âm (UT) để đảm bảo đường hàn không bị rỗ, nứt; Thử nghiệm thủy tĩnh đạt 1,5 lần áp suất làm việc.
Tài liệu chứng nhận: Cung cấp báo cáo tài liệu EN 10204 3.1, chứng chỉ hệ thống chất lượng ISO 9001 và hỗ trợ kiểm tra của bên thứ ba
