Thép không gỉ đồng tâm

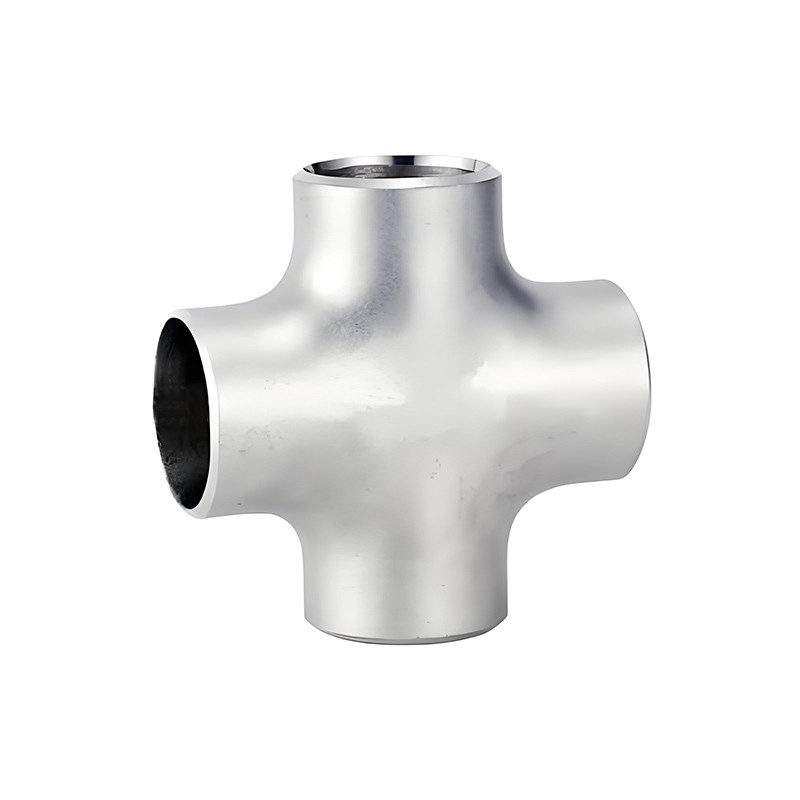

Chữ thập đồng tâm bằng thép không gỉ, còn được gọi là đầu nối ống 4 chiều, là các thành phần được thiết kế chính xác được thiết kế để phân chia hoặc kết hợp dòng chất lỏng trên bốn hướng trong hệ thống đường ống. Được chế tác từ thép không gỉ 304, 316 hoặc 316L, các phụ kiện này vượt trội trong môi trường ăn mòn, áp suất cao và nhiệt độ cực đoan, làm cho chúng trở nên lý tưởng cho các ngành công nghiệp như dầu khí, xử lý hóa học, HVAC và xử lý nước.

KÍCH CỠ:

DN10 (3/8 ")	DN15 (1/2 ")	DN20 (3/4 ")	DN25 (1 ")	DN40 (1-1/2 ")
DN50 (2 ")	DN80 (3 ")	DN100 (4 ")	DN125 (5 ")	DN150 (6 ")
DN200 (8 ")	DN250 (10 ")	DN300 (12 ")	DN350 (14 ")	DN400 (16 ")
DN450 (18 ")	DN500 (20 ")	DN550 (22 ")	DN600 (24 ")

Kích thước tùy chỉnh tham khảo ý kiến của chúng tôi

Gửi yêu cầu

Mô tả Sản phẩm

Tên sản phẩm: Thép không gỉ đồng tâm
Kích thước: liền mạch 1/2 -24 (DN15-DN600)
Hàn 1/2 -64 ″ (DN12-DN1600)
Tiêu chuẩn: ASME B16.9,
HT/T21631, MSS SP-43, DIN2605, JISB2313
GB/T12459, GB/T13401, SH3408, Hg/T21635
Độ dày: SCH5-XXS
Lớp: TP304L, TP316L, TP310S, TP321, TP904L; Deplex S31803/F51, S32750/F53

Các tính năng chính:

Xây dựng mạnh mẽ: Thiết kế liền mạch hoặc hàn đảm bảo hiệu suất chống rò rỉ dưới áp lực lên đến SCH 160.
Kháng ăn mòn: Thành phần hợp kim crom-Nickel chịu được axit, clorua và quá trình oxy hóa.
Cấu hình đa năng: Chọn các chữ thập bằng nhau (tất cả các cổng cùng kích thước) hoặc giảm các đường chéo (đường kính hỗn hợp).
Kết thúc vệ sinh: Bề mặt được đánh bóng (RA .80,8μm) đáp ứng các tiêu chuẩn vệ sinh cho các ứng dụng thực phẩm, dược phẩm và công nghệ sinh học.
Phạm vi nhiệt độ: Hiệu suất ổn định từ -196 ° C đến 870 ° C, phù hợp cho các hệ thống đông lạnh hoặc nhiệt cao.

Ứng dụng:

Phân phối chất lỏng trong các mạng đường ống phức tạp.
Kết nối các dòng thiết bị trong các nhà máy hóa học.
Hệ thống HVAC để quản lý luồng không khí/nước.
Hệ thống vệ sinh trong sản xuất sữa, đồ uống và dược phẩm.
Tuân thủ ASTM A403, ASME B16.11 và tiêu chuẩn DIN 2615. Kích thước tùy chỉnh và các lớp vật liệu có sẵn.

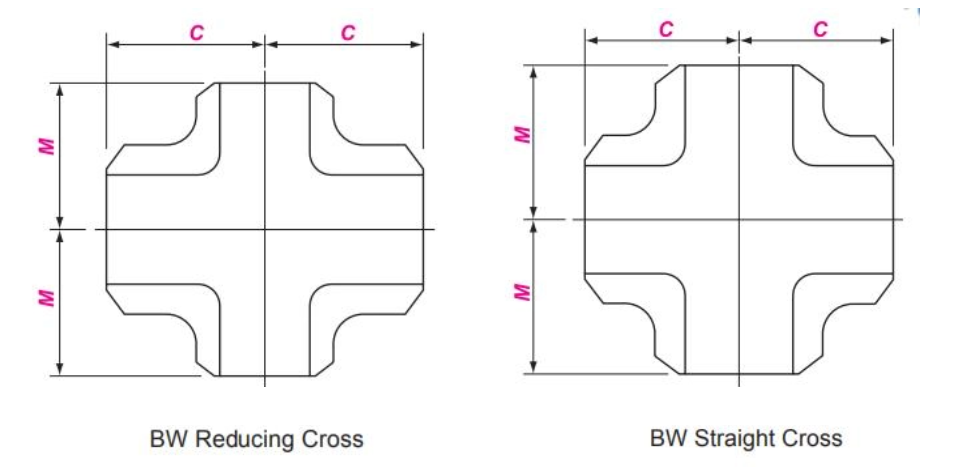

Kích thước danh nghĩa		Đường kính bên ngoài ở vát	Trung tâm để kết thúc
Kích thước danh nghĩa		Đường kính bên ngoài ở vát	Trung tâm để kết thúc
DN	NPS	CỦA	C	M
15	1/2	21.3	25	25
20	3/4	26.7	29	29
25	1	33.4	38	38
32	1.1/4	42.2	48	48
40	1.1/2	48.3	57	57
50	2	60.3	64	64
65	2.1/2	73.0	76	76
80	3	88.9	86	86
90	3.1/2	101.6	95	95
100	4	114.3	105	105
125	5	141.3	124	124
150	6	168.3	143	143
200	8	219.1	178	178
250	10	273.0	216	216
300	12	323.8	254	254
350	14	355.6	279	279
400	16	406.4	305	305
450	18	457.0	343	343
500	20	508.0	381	381
550	22	559.0	419	419
600	24	610.0	432	432
650	26	660.0	495	495
700	28	711.0	521	521
750	30	762.0	559	559
800	32	813.0	597	597
850	34	864.0	635	635
900	36	914.0	673	673
950	38	965.0	711	711
1000	40	1016.0	749	749
1050	42	1067.0	762	762
1100	44	1118.0	813	813
1150	46	1168.0	851	851
1200	48	1219.0	889	889
1300	52	1321.0	965	965
1400	56	1422.0	1041	1041
1500	60	1524.0	1118	1118
1600	64	1626.0	1194	1194
1700	68	1727.0	1270	1270
1800	72	1829.0	1320	1320
1900	76	1930.0	1422	1422
2000	80	2032.0	1499	1499
