Các đặc điểm mặt bích ống xâu chuỗi

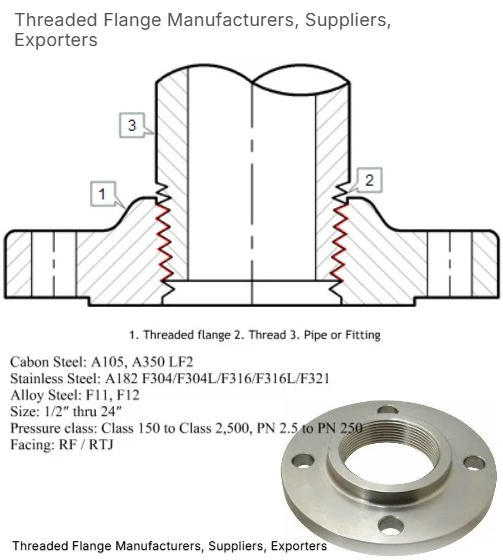

Mặt bích có ren là gì?

A mặt bích chủ đềlà một loại mặt bích ống với các luồng bên trong lỗ khoan của nó, cho phép nó được vặn vào một đường ống có các luồng bên ngoài tương ứng, loại bỏ sự cần thiết phải hàn để kết nối.

Shuangneng Flanges là một nhà sản xuất chuyên nghiệp và xuất khẩu mặt bích có ren hoặc renvới các cơ sở gia công chính xác của chúng ta. Chúng tôi sản xuất các mặt bích có ren theo ANSI B16.5, tiêu chuẩn DIN và EN1092-1 với kích thước từ 1/2 đến 24 NP NP. Chúng tôiSản xuất mặt bích renTrong thép carbon, thép không gỉ, hợp kim niken cao, song công/siêu song công, thép cupro-niken, hợp kim titan và hợp kim đặc sản.

Quá trình sản xuất mặt bích của chúng tôi bao gồm xử lý nhiệt phù hợp và xét nghiệm tính chất hóa học và cơ học.Chúng tôi có CNC và máy tiện bình thường để xử lý tất cả các loại mặt bích có ren.

Các loại mặt bích chủ đề

Có hai loại mặt bích có ren. Một là niêm phong hai đầu ống với một bề mặt niêm phong nhất định và một miếng đệm ống kính. Loại mặt bích này chủ yếu được sử dụng để sản xuất amoniac. Nhưng nó đã được sử dụng ít gần đây, và miếng đệm ống kính đã được thay thế bằng một vòng kim loại.

Loại khác giống như mặt bích bình thường, được niêm phong với hai mặt niêm phong mặt bích.

Đối mặt với các loại

Có hai loại mặt cho mặt bích có ren, mặt bích khuôn mặt và mặt bích khớp.

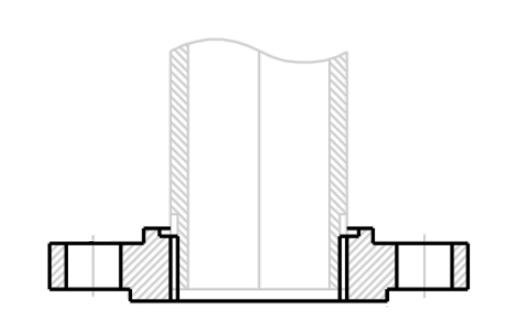

Mặt bích ren

Khi diện tích bề mặt miếng đệm ở phía trên đường bắt vít của mặt bích, mặt bích khuôn mặt được nâng lên có thể dễ dàng xác định. Nó tương thích với một loạt các miếng đệm, từ các loại phẳng đến bán kim loại và kim loại, hoặc là vòng hoặc đầy đủ.

Phạm vi chính của một thiết kế mặt bích mặt nâng lên là tập trung áp lực của hai mặt bích giao phối trên một bề mặt nhỏ và tăng cường độ của con dấu.

Chiều cao của bề mặt mặt nâng phụ thuộc vào mức áp suất mặt bích, ví dụ, đối với các lớp áp suất 150 và 300, chiều cao là 1,6 mm hoặc 1/12 inch, và ở mức 400 đến 2500, chiều cao mặt nâng lên là khoảng 6,4 mm, hoặc 1/4 inch.

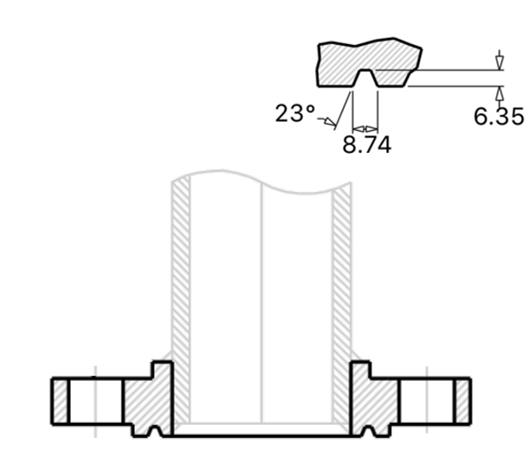

RTJ mặt bích

Mặt bích khớp vòng có một rãnh tròn để chứa miếng đệm khớp vòng, có thể được sử dụng khi cần có các con dấu kim loại đến kim loại. Đặc biệt là trong điều kiện cho áp suất cao và nhiệt độ cao.

Ứng dụng trong trường hợp đặc biệt

Mặt bích ren được sử dụng trong đó khó hàn hoặc không thể hàn, chẳng hạn như mặt bích ren được sử dụng để bảo vệ lớp đường ống mạ kẽm. Ngoài ra, nó không nên được sử dụng trên các đường ống có dao động nhiệt độ lặp đi lặp lại hoặc trên 260 trở xuống -45.

Trong ASME B31.3 Tiêu chuẩn nó xác định:

Trong đó ống thép được luồn và sử dụng cho dịch vụ hơi nước trên 250 psi hoặc cho dịch vụ nước trên 100 psi với nhiệt độ nước trên 220 ° F, đường ống sẽ liền mạch và có độ dày ít nhất bằng lịch trình 80 của ASME B36.10.

Làm thế nào để cài đặt một mặt bích có ren?

Hướng dẫn cài đặt cho mặt bích có ren

1. Chuẩn bị đường ống. ...

2. Áp dụng vật liệu niêm phong. ...

3. Kết nối mặt bích. ...

4. Siết chặt mặt bích. ...

5. Căn chỉnh các mặt bích. ...

6. Cài đặt miếng đệm. ...

7. Cài đặt bu lông. ...

8. Siết chặt cuối cùng.
